Prilikom istraživanja se nerijetko pokaže kako komercijalna rješenja mjernih postava nisu najbolja za promatranu problematiku. To i nije začuđujuće, budući da je cilj tvrtke-prodavača da njihov proizvod ima pristup širokom krugu potrošača, a naš upravo se izdvojiti od onoga što većina radi i naći nešto novo. U tim situacijama moramo biti spremni razviti samostalno rješenje kojim ćemo optimizirati naš mjerni uređaj za hvatanje tog novog fenomena.
Dolje se nalazi par primjera vezanih za moja dosadašnja istraživanja.
![]() |
![]() |
|

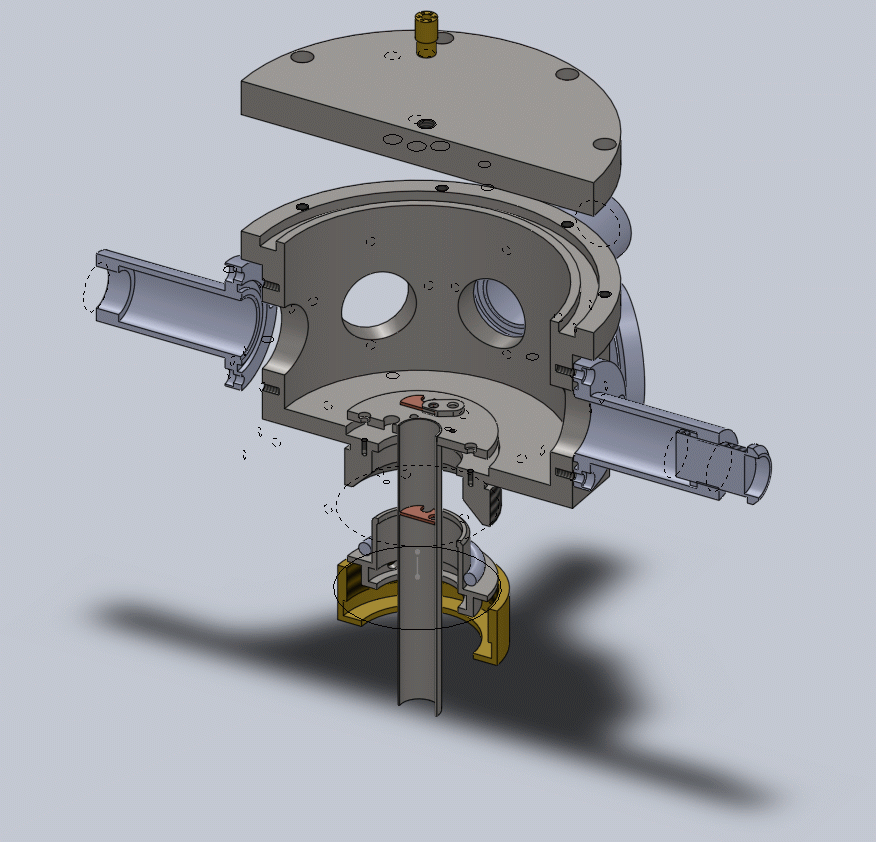

Gornji dio NMR probe. Kako bi se izbjegle smetnje od radio odašiljača, sve ulazne žice prolaze kroz kondenzatorski blok (svijetlo siva boja) koji uzemljuje sve izmjenične signale. | ||
![]() |
||

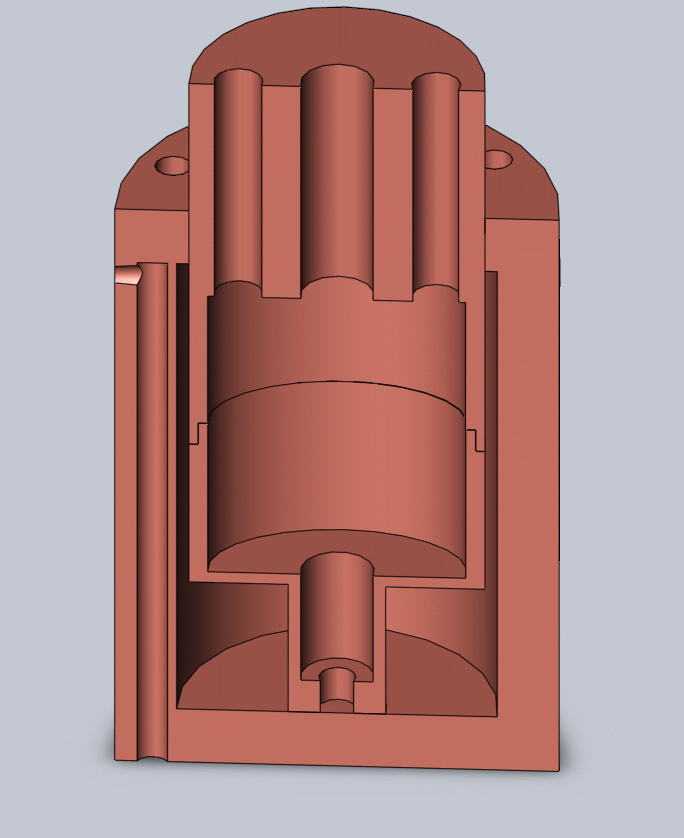

Bakrena šupljina za mikrovalna mjerenja. Nju je dao izraditi prof. dr. M. Požek po uzoru na dizajn iz laboratorija u Stuttgartu. Kako bismo stabilizirali mjerenja, za nju je izrađen nosač uzoraka na slici ispod.

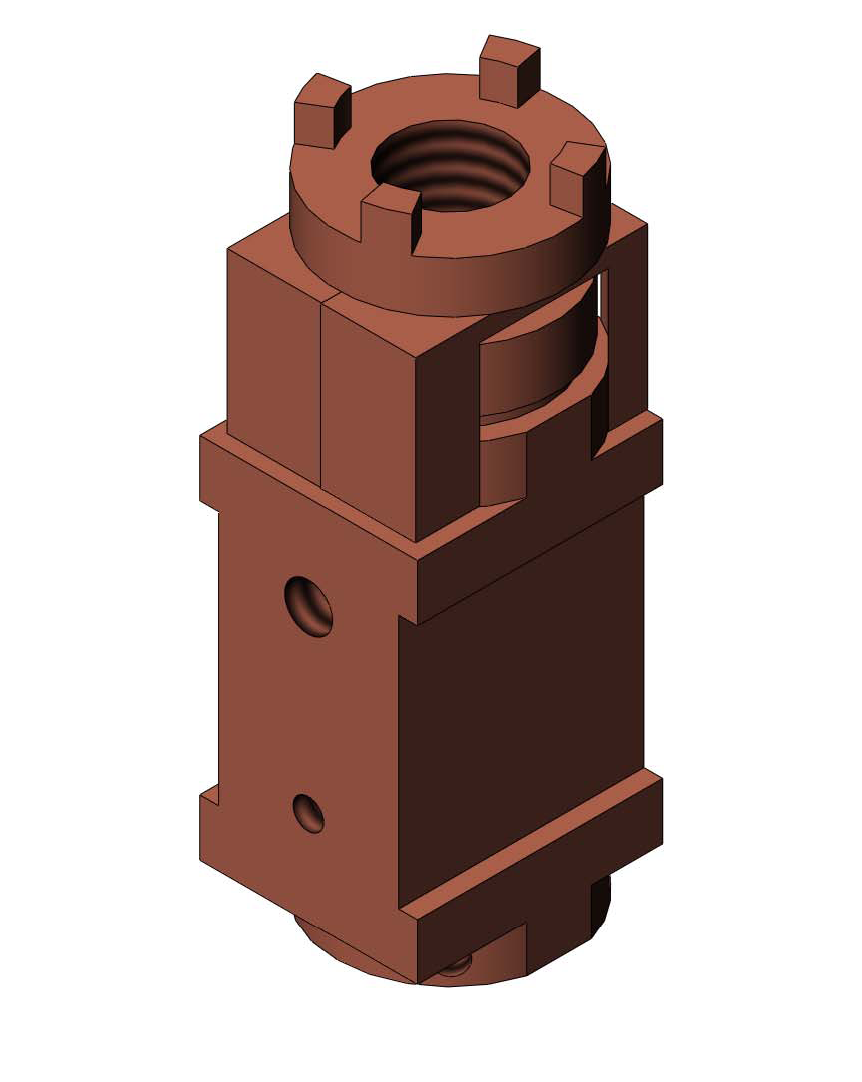

Nosač uzoraka je ujedno i nosač grijača, i postavlja se na gornji dio mikrovalne šupljine. Uzorak se stabilizira s pomičnom krunicom (cilindrični dio s 4 mala izbočenja na vrhu) čime se ostvaruje dobar termički kontakt s grijačem. |

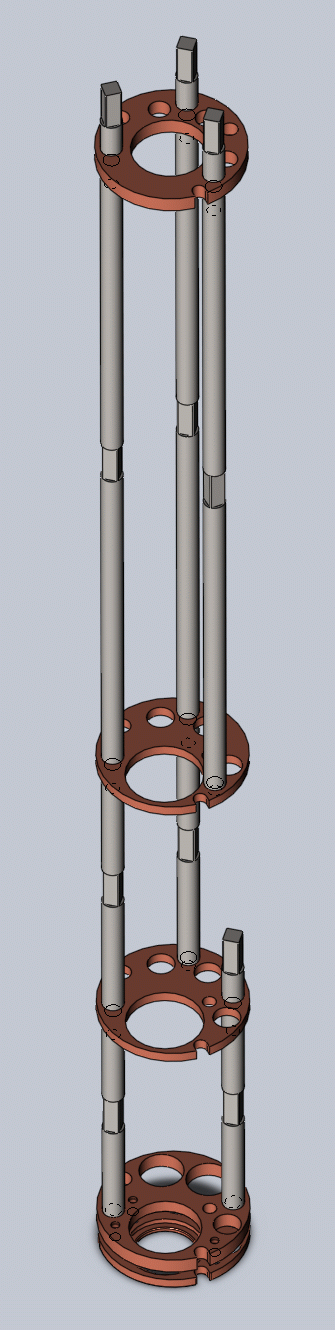

Segment donjeg dijela NMR probe. Na ovaj dio se postavlja veliki tuning-kondenzator kućne izrade (nije prikazan na slici, no dolazi u veliki otvor na 4 segmenta pri dnu). Kako bi cijeli komad bio dobro uzemljen, poprečne pločice i kućište kondenzatora su od bakra. Za termičku izolaciju od gornjeg dijela probe, povezni stupići su napravljeni od inoxa. |
